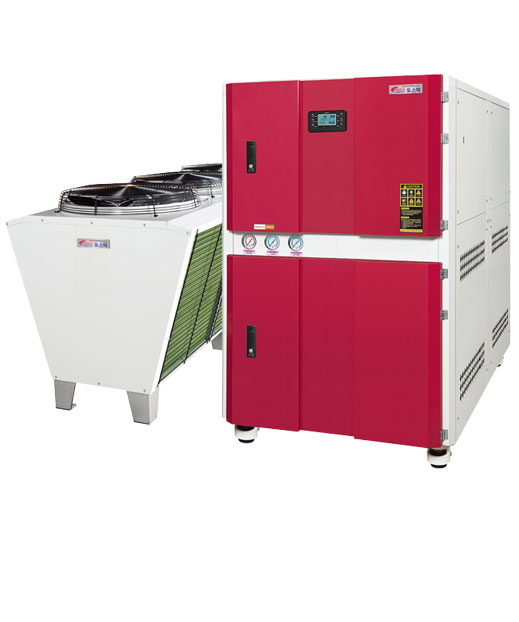

Air Cooled Type
Split Water Chiller Series
공냉식 분리형 워터칠러 시리즈
FTWC 2S / 3S / 5S / 7.5S / 10S / 15S / 20S / 25S / 30S / 40S
Applicable│적용
■ 가공기기 / 용접기 등의 냉각 장치
Cooling equipment for processing equipment, welding, etc
■ 자동화기기 등의 냉각 장치
Cooling device for automatic equipment, etc
■ 실험기기 / 분석기기 등의 냉각 장치
Cooling devices such as experimental equipment, analysis equipment, etc
■ 식품 관련기기 등의 냉각 장치
Cooling devices such as food-related equipment, etc
■ 2차 전지 / 반도체장비 등의 냉각 장치
Cooling device such as secondary batteries and semiconductor equipment. etc
■ 의료장비 등의 냉각 장치
Cooling system for medical equipment, etc

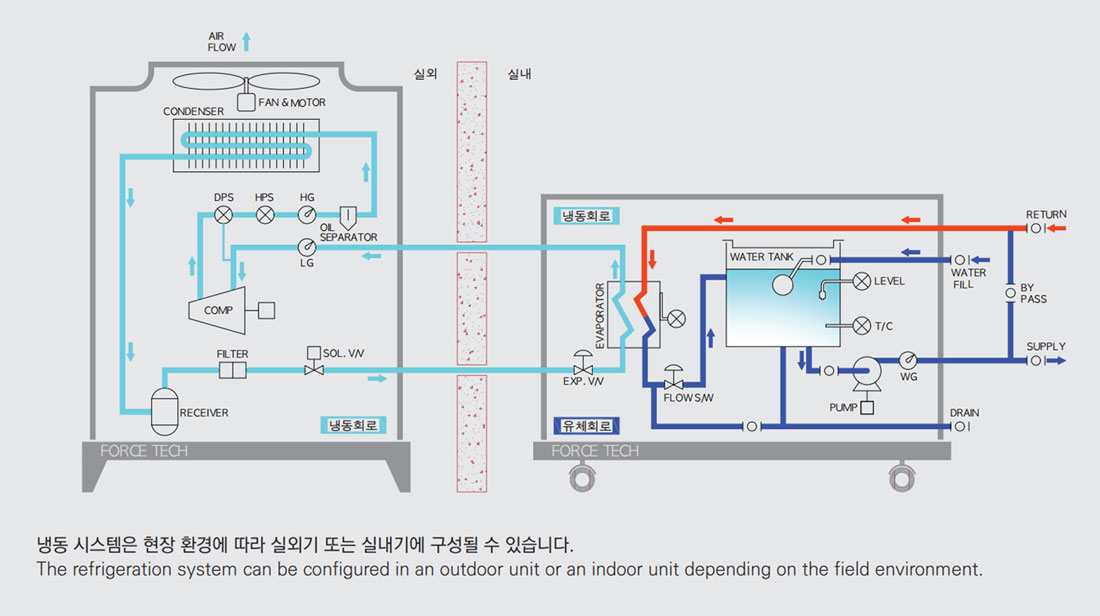

System Diagram / Air Cooled Split Series│유체흐름도
Specifications│사양
| ITEM | FTWC - 2S |
FTWC - 3S |
FTWC - 5S |
FTWC - 7.5S |
FTWC - 10S |
FFTWC - 15S |
FTWC - 20S |
FTWC - 25S |
FTWC - 30S |
FTWC - 40S |
||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Cooling capacity ( kcal/hr ) |
냉각능력 | 5,600 | 8,400 | 14,000 | 21,000 | 28,000 | 42,000 | 56,000 | 70,000 | 84,000 | 112,000 | |
| Compressor output ( kw ) |
압축기 출력 | 1.5 | 2.25 | 3.75 | 5.25 | 7.5 | 11.94 | 15.54 | 19.27 | 23.62 | 30 | |
| Water pump output ( kw ) |
펌프 출력 | 0.75 | 0.75 | 0.75 | 1.29 | 1.29 | 2.1 | 2.2 | 3 | 3 | 4 | |
| Water flow rate ( LPM ) |
펌프 순환유량 | 15 ~ 67 | 15 ~ 67 | 15 ~ 67 | 30 ~ 150 |
30 ~ 150 |
100 ~ 200 |
100 ~ 260 |
160 ~ 460 |
160 ~ 460 |
200 ~ 580 |
|
| Fan motor output / Air volume ( w/CMM ) |
팬모터 출력 / 풍량 |
0.2 / 59 | 0.2 / 59 | 0.2 x 2 / 144 | 0.2 x 2 / 144 | 0.4 x 2 / 236 | 0.75 x 2 / 341 | 0.4 x 3 / 354 | 0.75 x 3 / 511 | 1.1 x 3 / 714 | 0.75 x 4 / 952 | |
| Water tank volume ( L ) |
물탱크 용량 |
40 | 40 | 80 | 100 | 135 | 165 | 280 | 280 | 350 | 500 | |
| Water port size ( A ) | 매체 배관구경 |
20 | 20 | 25 | 32 | 32 | 40 | 40 | 50 | 50 | 65 | |
| Power consumption ( kw ) |
전기용량 | 2.5 | 3.3 | 5 | 7.3 | 9.7 | 16 | 19.2 | 24.7 | 30.5 | 38 | |
| Power supply | 공급전원 | AC 3P 220 / 380 / 440V 50/60Hz | ||||||||||
| Temp. range ( ℃ ) / Refrigerant |
온도범위 / 냉매 |
7~30 / R22 or R407C | ||||||||||
| Dimension (WxDxH) ( ㎜ ) Indoor Unit |
Tank (O) | 실내제품 외형치수 |
550 x 905 x 960 | 550 x 905 x 960 | 620 x 1085 x 1130 | 700 x 1245 x 1230 | 700 x 1245 x 1230 | 950 x 1585 x 1500 | 950 x 1950 x 1500 | 950 x 1950 x 1500 | 1050 x 2340 x 1740 | 1050 x 2340 x 1740 |
| Tank (O) | 550 x 905 x 960 | 550 x 905 x 960 | 620 x 1085 x 1130 | 700 x 1245 x 1230 | 700 x 1245 x 1230 | 1050 x 1740 x 1100 | 1050 x 1740 x 1100 | 1050 x 1940 x 1200 | 1050 x 1940 x 1200 | 1050 x 2340 x 1200 | ||
| Dimension (WxDxH)( ㎜ ) Outdoor Unit |
실외제품 외형치수 |
405 x 1055 x 750 | 405 x 1055 x 840 | 690 x 1400 x 1500 | 690 x 1400 x 1500 | 890 x 1575 x 810 | 945 x 1755 x 910 | 905 x 2225 x 910 | 955 x 2285 x 1005 | 1115 x 2705 x 915 | 1080 x 3295 x 915 | |
■ 상기 사양은 장비의 품질향상을 위하여 사전에 예고없이 변경될수 있습니다.
■ 기본사양 외에 다양한 요구에 따른 주문제작도 가능합니다.
■ 위 사양의 냉각능력 수치는 주위환경에 따라 차이가 날수 있습니다.
